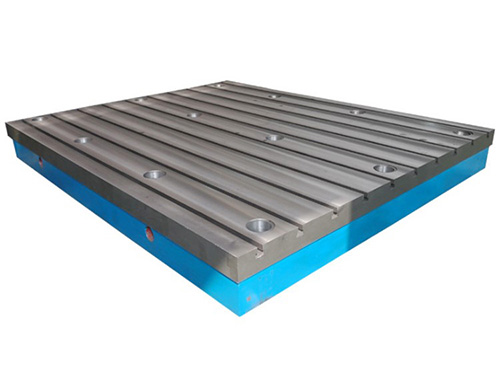

T型槽平台的质量检测

2020-12-10 13:33:17

T型槽平台用途:主要用来固定工件,是钳工工人用来调试设备,装配设备,维修设备的基础工作平台。

T型槽平台材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,性能好。

T型槽平台精度:按计量检定规程执行,分别为0、1、2、3四个等级。

T型槽平台的质量检测:

1、T型槽平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。

2、T型槽平台工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应型砂、且表面平整,涂漆牢固,各棱边应修钝。在精度等级低于"00"级的平板工作面上,对于直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm。

3、T型槽平台的相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。

4、根据用户要求,在板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于工作面的凸起现象。

5、T型槽平台工作面的硬度应为HB170-220。

6、T型槽平台应经过稳定性处理和去磁。

T型槽平台厂家的几种技术特点,铸铁T型槽平台又叫T型槽平板是一种表面带有T型槽的铸铁平板,用于装配、调试机械设备的铸铁平台量具,铸铁T型槽平台和划线平台一样严格执行相关行业标准,使用高强度铸铁铸造,不仅精度稳定,而且坚固耐用。

①T型槽平台工作面不得有严重影响外观和使用的砂孔、气孔、裂纹、缩松、划痕、碰伤、锈点等缺陷。

②T型槽平台的表面应型砂且平整,涂漆牢固。

③精度等级为0级-3级的T型槽平台工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的间距应不小于80mm。

④T型槽平台应采用细密的灰口铸铁或合金等材料制造,其工作面硬度应达到170-220HB。

⑤T型槽平台工作面通常应采用刮削工艺。对采用刮削加工的3级T型槽平台工作面,其表面粗糙度Ra的允许值为5um。

⑥采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定:或者按25mm×25mm正方形面积的接触点数见表3的规定,且任意25mm×25mm中的接触点数之间应不大于5点。
