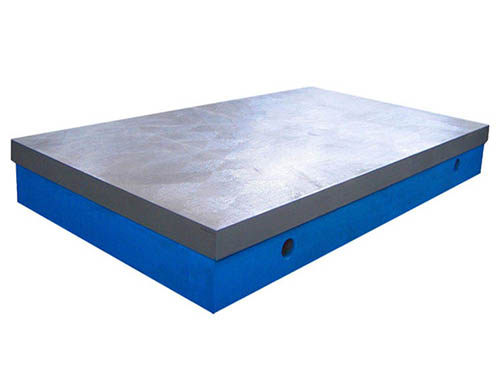

铸铁检验平台的精度等级

2020-12-16 15:33:44

铸铁检验平台适用于各种检验工作,测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是的基本工具。

铸铁检验平台是为生产车间或计量部门做测量用的基准平面;而划线平板是为生产中做划线用的基准平面。虽然这两种平板都是基准平面,但是它们的加工方法、平面精度、功能作用是不同的。于涂色法的检验平台工作面需刮研;其他用途的检验平台工作面需刮、磨或研;划线平板工作面见光即可。由此可见,检验平台的平面于划线平板。

铸铁检验平台在以涂色法检测工件平直度或作为检验工作的辅助工具实现各种测量时起到了基准定位面作用;划线平板在划线工作中起到了基准面作用。

铸铁检验平台生产工序要严格按照环球标准执行,检验标准采用《中华人民共和国机械行业标准》JB/T7974—19。检验一般分为铸铁平板毛坯检验、机加工检验和成品检验两次,检验平台的毛坯主要检验外观规格是否可以达到技术要求,和毛坯有没有内部缺陷;铸铁平台的机械加工检验主要是检验平台有没有砂孔、气孔、裂纹、夹砂、缩松和加工误差等;铸铁平板的成品检验主要是检验铸铁平台的平面度和外观及其规格是否可以达到使用要求。

铸铁检验平台的精度等级:

铸铁检验平台按JB/T7974-标准制造,产品制成筋板式和箱体式二种,工作面有长方形、正方形、圆形。材料HT200-250,工作面采用刮研工艺。可根据用户的特别要求生产各种规格检验平台。

铸铁检验平台的质量检验标准:

铸铁检验平台采用了目前比较流行的涂色法来进行检验。0级1级平板在每边为25毫米平方的范围内不少于25点,2级不少于20点,3级不少于12点。

铸铁检验平台的应用要求:

1、若检铸铁检验平台工作面上设置螺纹孔(或沟槽),其位置应不高于工作面。

2、铸铁检验平台使用时要轻拿轻放工件,不要在检验平台上挪动比较粗糙的工件,以免对检验平台的工作面造成磕碰、划的损坏。

3、为了防止铸铁检验平台整体变形,使用完毕后,要将工件从检验平台上拿下来,避免工件长时间对铸铁平板的重压造成检验平台的变形。

4、铸铁检验平台不用时要及时将工作面洗净,然后涂上一层防锈油,并用防锈纸盖上,用检验平台的外包装将检验平台盖好,以防止平时不注意造成对检验平台的工作面的损伤。

5、铸铁检验平台应该安装在通风、干燥的环境中,并远离热源、有腐蚀的气体、有腐蚀的液体。划线平台的材质为的铸铁HT150-300,工作面硬度为HB170-350,应用在机械、机床制造、电子、电力等20多种行业都有所运用,其中以重工业使用普遍,占总产量的。划线平台一般是用来检查机器零件平面度,直线度等形位公差的测量基准,也可用于零件划线研磨加工,安装设备等用途。
