划线平板的水平面调整

2020-12-22 17:18:18

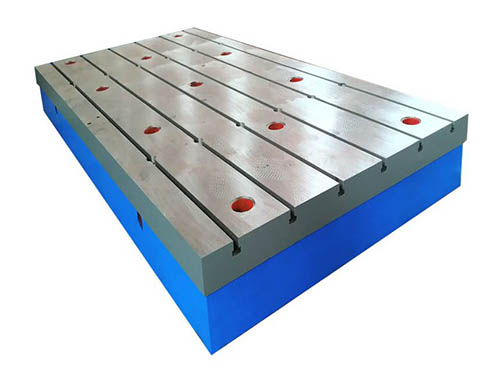

划线平板(划线平台)是检查机器零件平面度,直线度等形位公差的测量基准,也可用于零件划线研磨加工,安装设备等用途。是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。

划线平板材质选用高强度铸铁HT200-300。工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使该产品的精度稳定,耐磨性能好。

划线平板的工作面要擦拭干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和划线平台的工作面有过激的碰撞,防止损坏划线平板的工作面;工件的重量不可以超过划线平板的额定载荷,否则会造成工作质量降低,还有可能损坏划线平板的结构,甚至会造成划线平板变形,使之损坏,无法使用。

划线平台用于各种检验工作,如精密测量用的基准平面,各种机床机械的检验测量,检查零件的尺寸精度、行位偏差,并作出精密划线,铸铁平板是机床、机械制造、电子生产等20多种行业不可缺少的产品。铸铁平板是划线、测量、铆焊、工装工艺不可以缺少的工作台,铸铁平板也可以做机械试验台等等。

作为工件制造的划线平台,是生产行业中的重要工业量具。就像在焊接领域中需要使用焊接平板一样,都承担着自己不同的角色。然而划线平板的磨损很大,如何对划线平台进行修复成了人们关注的焦点问题。

划线平台的任务面采用刮研工艺,任务面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等,用于机械、发起机的设备调试,具有较好的平面动摇性和韧性,外表带有T型槽,可以用来固定实验设备。在没有装置调试合格的划线平板上任务是没有意义的任务,需要人员的装置调试划线平板才可操作,不然会造成能够铸铁平板的结构损伤,甚至会形成铸铁平板变形,使之损坏,无法运用。

划线平台在正式调水平时是有很多技巧的,比如根据基座平台纵向水平的读数画出水平走向图,分析走向图,水平走向可分为三种情况。

调整修复技巧一、水平走向一边倒,即直线上升或直线下降,遇上这种情况,就要取划线平台水平读数中间的读数设为水平零点,其他处水平的水平均以此为基点来调水平;

调整修复技巧二、水平走向有大高点和大低点,呈两极分化,这种情况调水平时要先把高点及高点周围调低,将低点及低点周围调高,而后再依据第三种情况调水平,会有极大的节省时间;

调整修复技巧三、就是*好的调整状态,高低点均有,且均匀分布,在这种情况调整水平时,取一个高低点的中间值为基点调整水平,若高低点的差值不大的话,则可以起点为基点调整水平。
